WOOD scanner 1D

Назначение

Измеритель бревен «WOODscanner 1D» предназначен для поштучного измерения геометрических параметров бревен в режиме реального времени, что позволяет его использовать в составе автоматических линий обработки круглых лесоматериалов, систем автоматического управления лесопроизводством, а также для учета круглого леса.

Основные функции

Измерение и передача геометрических параметров бревен в режиме реального времени

• Диаметр переднего торца

• Диаметр средней части

• Диаметр торца

• Длина

• Объем

• Расстояние от заднего торца до центра тяжести

• Кривизну

• Овальность

Преимущества

• Установка без необходимости разрезания и модификации транспортера

• Высокая надежность и долгий срок службы

• Высокая точность измерений

• Соответствие Российским стандартам измерения

• Гибкая система отчетов

• Возможность расширения до 2D и 3D сканера

• Разделение бревен в потоке

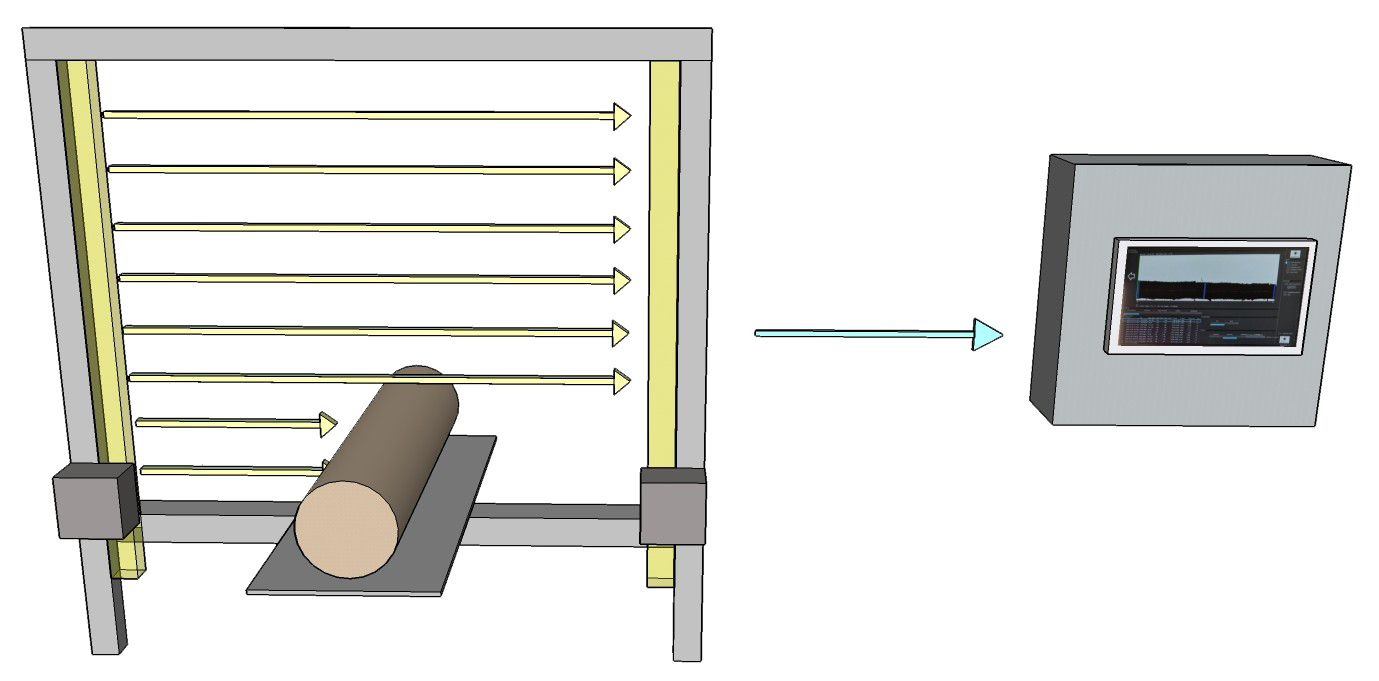

Состав сканера

•Блок управления

•Модуль сканера

•Датчик перемещения

•Блок сопряжения датчика перемещения с контроллером

•Промышленный панельный монитор

•Связь с системой управления технологическим процессом (Profinet, Profibus, Modbus) (опционально)

•Блок цифровых выходов для формирования внешних бинарных сигналов (опционально)

Основные технические данные

•Диапазон измерения диаметра - 30…500 мм

•Погрешность измерения диаметра - ±2,0 мм

•Диапазон измерения длины - 0,50…9,99 м

•Погрешность измерения длины - ±30 мм

•Частота измерений – 30 Гц

•Напряжение питания - ~220 В
